IR21531D

生産終了
600 V half-bridge gate driver IC with oscillator, integrated bootstrap FET, programmable frequency and programmable shutdown
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR21531D
IR21531D
データシート

Product details

  • VCC UVLO (Off)
    8 V
  • VCC UVLO (On)
    9 V
  • アイソレーション タイプ
    Functional levelshift
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • 入力 Vcc
    10 V to 15.6 V
  • 出力電流 (Sink)
    0.26 A
  • 出力電流 (Source)
    0.18 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
OPN
IR21531DPBF
製品ステータス discontinued
インフィニオンパッケージ
PDIP8
パッケージ名 N/A
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PDIP8
パッケージ名 -
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EiceDRIVER™ 600 V half-bridge gate driver IC with typical 0.18 A source and 0.26 A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs .

機能

  • Integ. 600 V half-bridge driver
  • 15.6 V zener clamp on Vcc
  • True micropower start up
  • Tighter initial deadtime control
  • Low temp. coefficient dead time
  • Shutdown feature on CT pin
  • Increased undervoltage lockout
  • Lower power level-shifting circuit
  • Constant pulse widths at startup
  • Lower di/dt gate driver
  • Low side output in phase with RT
  • 50 nsec (typ.) bootstrap diode

用途

図

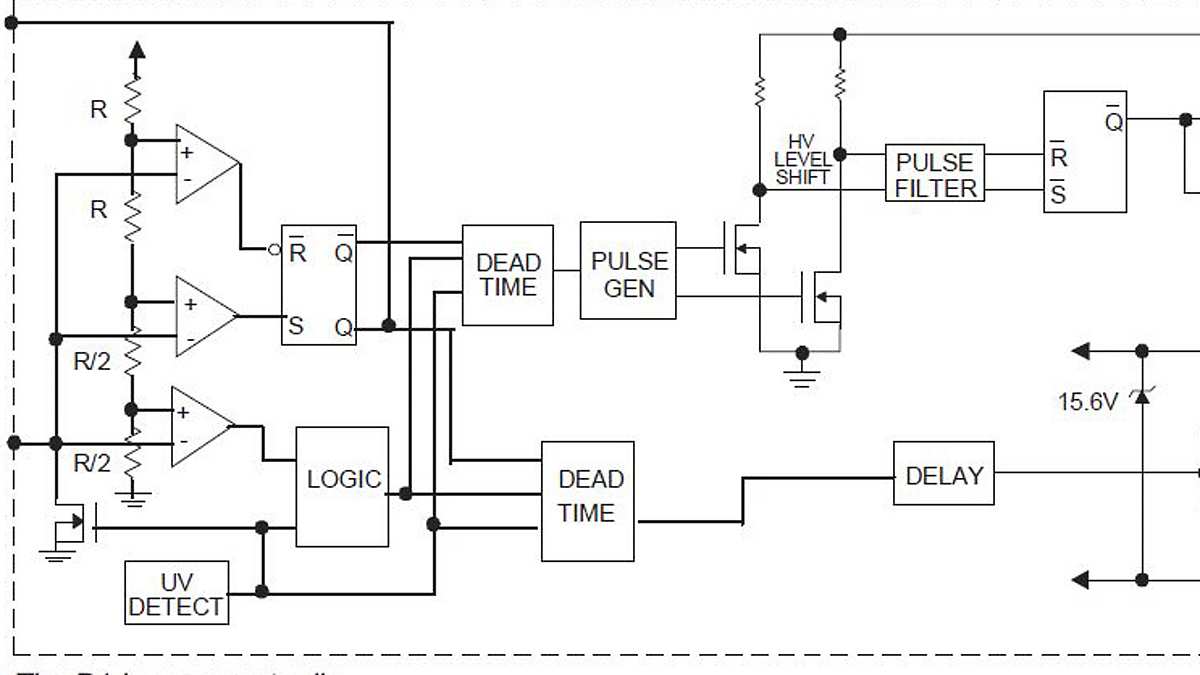

Circuit_Diagramm_IR21531D

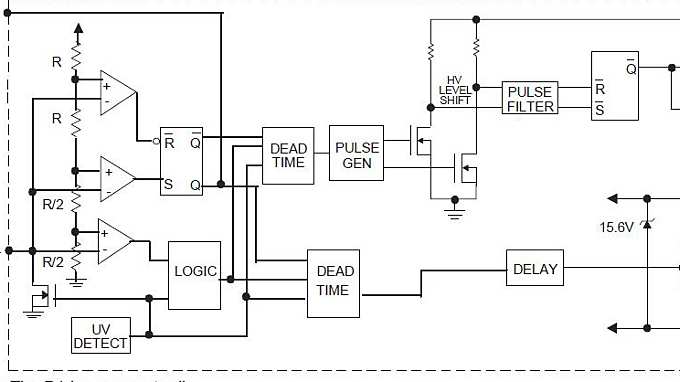

Circuit_Diagramm_IR21531D

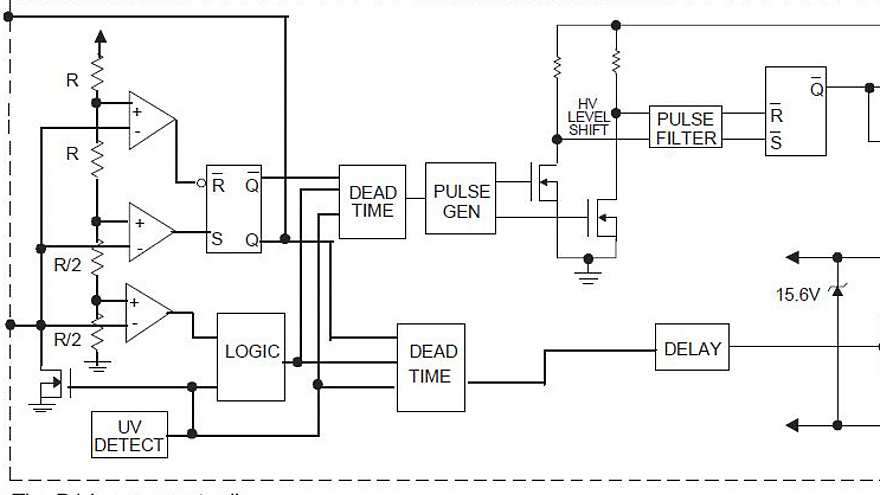

Circuit_Diagramm_IR21531D Circuit_Diagramm_IR21531D Circuit_Diagramm_IR21531D
×
