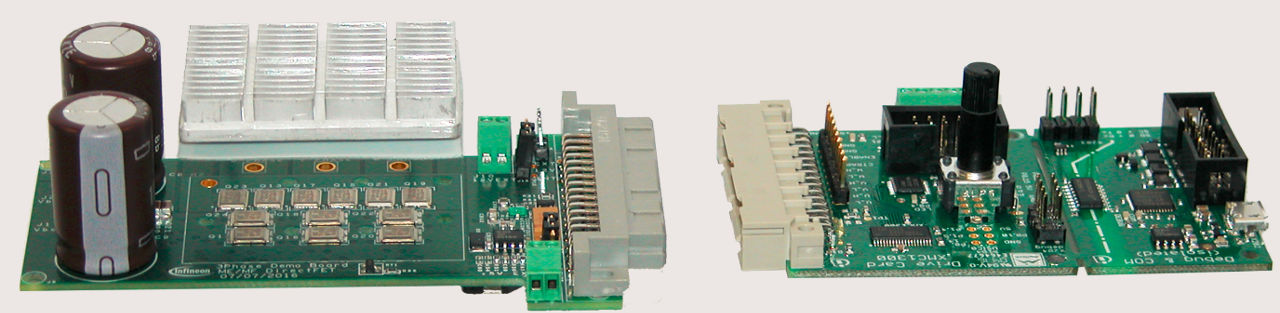

DEMO-PTOOL-300W-M

Kit demoboard for cordless power tools
ソフトウェア

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DEMO-PTOOL-300W-M
DEMO-PTOOL-300W-M

製品詳細

  • Pout max
    300 W
  • サブアプリケーション
    Power Tools
  • トポロジー
    3-Phase Motor
  • ファミリー
    StrongIRFET™
  • ボードタイプ
    Demo Board
  • 入力タイプ
    DC
  • 出力電流 max
    50 A
  • 対象アプリケーション
    Motor Control & Drives
  • 製品名
    DEMO-PTOOL-300W-M
  • 認定
    Industrial, Standard
  • 電源電圧
    6 V to 40 V
推奨
OPN
DEMO-PTOOL-300W-M
製品ステータス active
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
This design kit for cordless power tools is using the DirectFET™ ME/MF and firmware developed using the XMC1300 family .

機能

  • ME/MF layouts for MCAN DirectFET™
  • Standard power board connector
  • 20 V nominal input voltage
  • 6 V to 40 V input voltage range
  • 50 A peak and 35 ARMS phase current
  • 200 A peak current for 100 ms
  • Protection through one shunt amplifier
  • Over-temperature protection
  • 5 V and 12 V on board power supplies
  • External power supply options
Block commutation modulation
  • Scalar BLDC speed cntrl w/ hall sensors

    • 用途
