EiceDRIVER™ APD 2ED2410-EM - 24 V evaluation MOSFET daughterboard, common drain, pre-charging
ユーザーマニュアル
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EB 2ED2410 3D 1BCDP
EB 2ED2410 3D 1BCDP
EA.
ユーザーマニュアル

製品詳細

  • トポロジー
    High-Side, Back to Back common drain, High-side switch
  • ファミリー
    EiceDRIVER™ Gate Driver, OptiMOS™
  • 入力タイプ
    DC
  • 寸法
    60 mm x 47 mm
  • 対象アプリケーション
    Automotive, Relays, Power Distribution, Construction and agricultural vehicles (CAV)
  • 認定
    Automotive
  • 電源電圧
    3 V to 36 V
推奨
OPN
EB2ED24103D1BCDPTOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

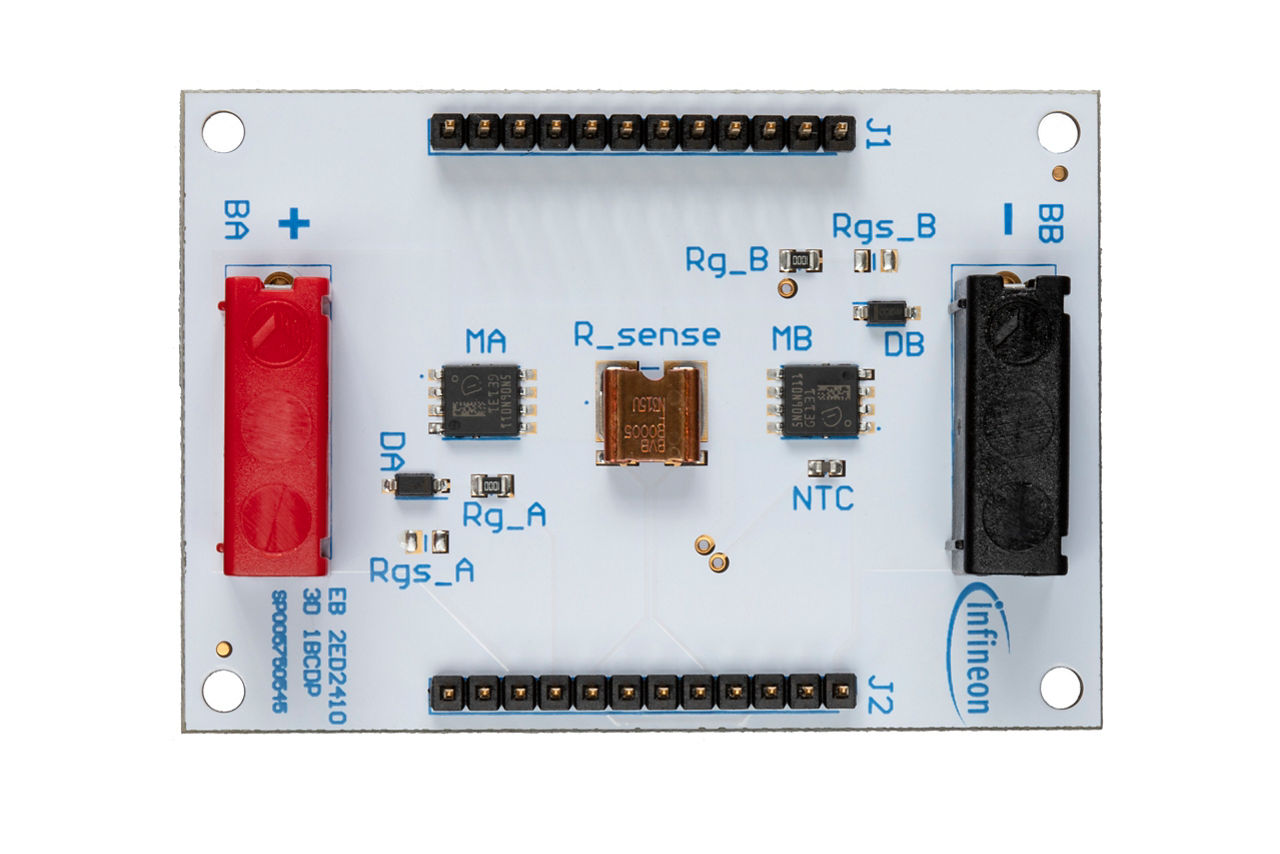

This daughterboard (EB 2ED2410 3D 1BCDP) is part of a family of evaluation boards for automotive power distributions. It consists of two 60V OptiMOSTM5 power MOSFETs (1.1 mOhm) in a back2back common drain configuration. It can address one load channel and offers a dedicated pre-charge path. Other available daughterboards include EB 2ED2410 3D 1BCS, EB 2ED2410 3D 1BCD and EB 2ED2410 3D 1BCSP, each with their own unique configurations and features.

機能

  • Suitable for 12 and 24 V board nets
  • In combination with board EB 2ED2410 3M
  • 0,5 mOhm shunt resistor
  • 60 V OptiMOSTM5 power MOSFET
  • MOSFET temp monitoring using NTC
  • Dedicated pre-charge path for loads
  • 20 A continuous or 30 A for 10 min

用途

Bill of Material

ドキュメント

ドキュメント

デザイン リソース

図

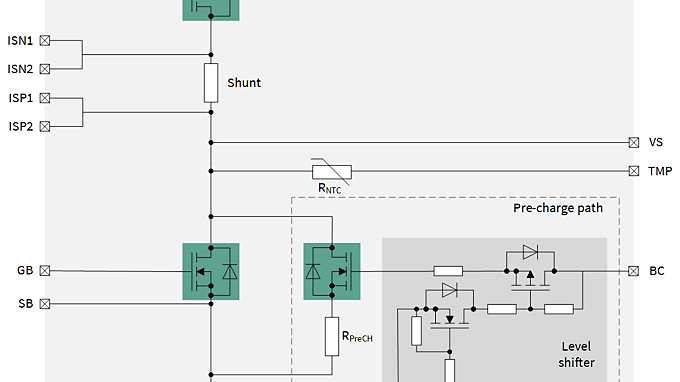

EB-2ED2410-3D-1BCDP-schematics
