TLE8082ES

TLE8082ES supports OBDII-compliant EURO5/BHARATVI 2-/3-wheeler combustion engine systems with the focus on Electronic Fuel Injection(EFI) technologies
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE8082ES
TLE8082ES
EA.
データシート

Product details

  • 5 V電源
    150 - 200 mA
  • Currently planned availability until at least
    2037
  • SPI I/F 診断/制御
    Yes
  • VRS I/F
    No
  • ファミリー
    EMS_SMALL_ENGINE
  • 出力電流タイプ ( Inductive Load Channel)
    2 x 2,6A (max), 1x 1,3 A (max)
  • 出力電流タイプ (Resistive Load Channel)
    1 x4,5 A (max)
  • 電源電圧
    6 V to 40 V
推奨
OPN
TLE8082ESXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-24
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-24
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLE8082ES is safeguarded against overtemperature and overcurrent, offering diagnostic features for each integrated power stage. It integrates a pre-regulator for external FETs, a sensor supply, communication supply for on-board transceivers, an SPI interface, and four power stages to drive various load types in engine management systems. This compact IC provides a cost-optimized solution to meet modern emission standards and regulations.

機能

  • Voltage pre-regulator with external FET
  • 5 V sensor supply (tracking 5 V supply input)
  • 5 V communication supply (tracking 5 V supply input)
  • Permanent supply feature
  • dedicated KEY input
  • After-run functionality
  • 4 low side drivers for inductive loads with overtemperature, overcurrent protection and open load/short to GND in off diagnosis
  • 3 low-side power stages
  • 1 low-side power stage with current measurement feature (O2-heater)
  • Window watchdog module
  • Serial Peripheral Interface (SPI)
  • Green Product (RoHS compliant)
  • AEC-Q100 qualification

利点

  • Best fit partitioning to BSVI/OBDII compliance through understanding of system and customer requirements
  • Smallest size/cost system solution
  • Thermally feasible system solution
  • Maximum utilization of functions of components already in use
  • Evolutionary approach based on existing EFI-ECU solutions to reduce software effort
  • Highest Quality Standards
  •

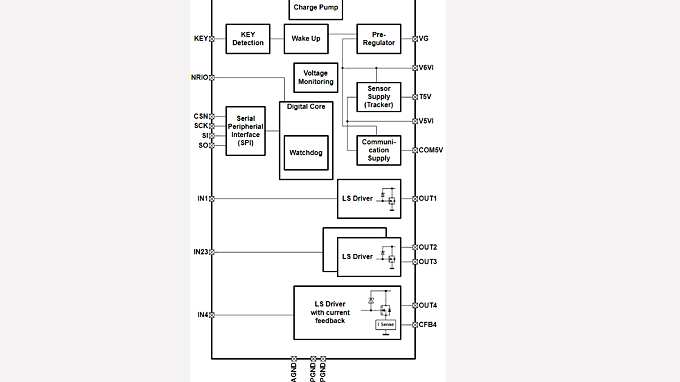

図

tle8082es
tle8082es
tle8082es tle8082es tle8082es
×
