これはサポート終了製品であることに注意してください。 新しい代替製品バージョンを見る これはサポート終了製品であることに注意してください。 新しい代替製品バージョンを見る
生産終了
生産終了
RoHS準拠
鉛フリー

BCR402W

生産終了
Linear LED driver IC for low power LEDs
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BCR402W
BCR402W
データシート

Product details

  • Iout
    20 mA
  • Ptot max
    500 mW
  • Vdrop
    0.75 V
  • VS
    1.2 V to 18 V
  • パッケージ
    3k reel
  • 種類
    Linear
  • 言語
    SPICE
  • 認定
    Automotive
  • 調光
    PWM by external transistor
OPN
BCR402WH6327XTSA1
製品ステータス discontinued

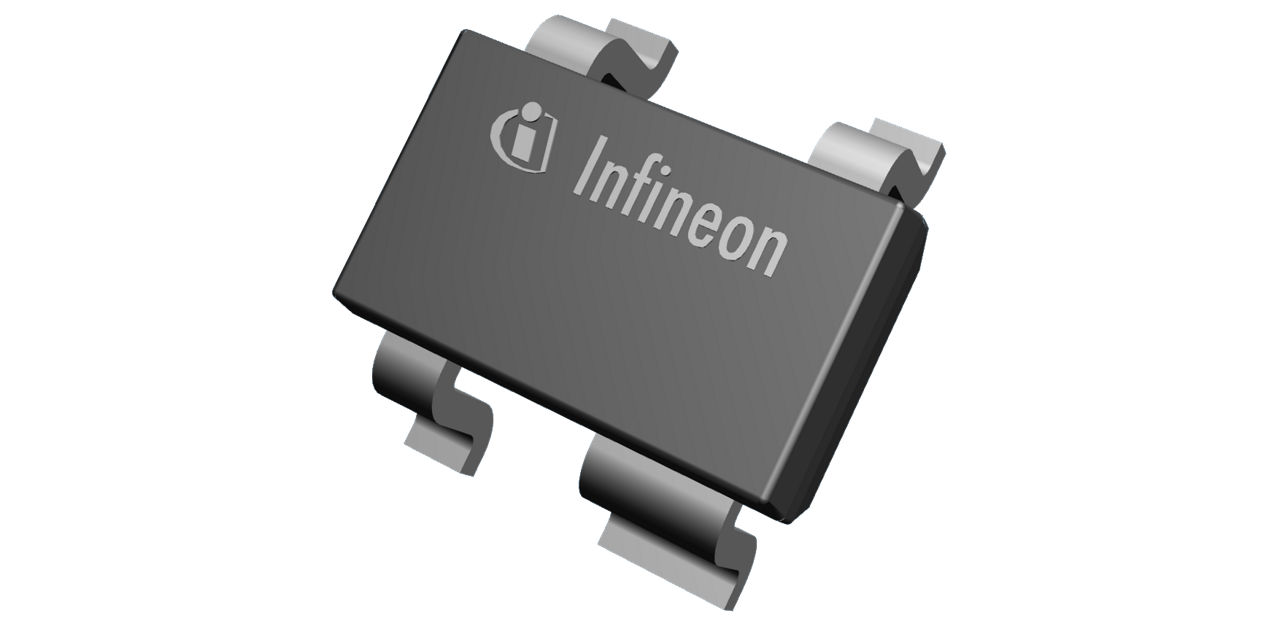

インフィニオンパッケージ
SOT343
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
SOT343
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The BCR402W linear LED driver IC is tailored to drive low power LEDs in general and automotive lighting applications.

機能

  • LED drive current preset to 20mA
  • Output current adjustable
  • Supply voltage up to 18V
  • PNP transistor power stage
  • PWM dimmable by external transistor
  • Up to 500mW power dissipation
  • Qualified according to AEC Q101

利点

  • Driving I under control homog light O/P
  • Easy parallel of drivers to increase I
