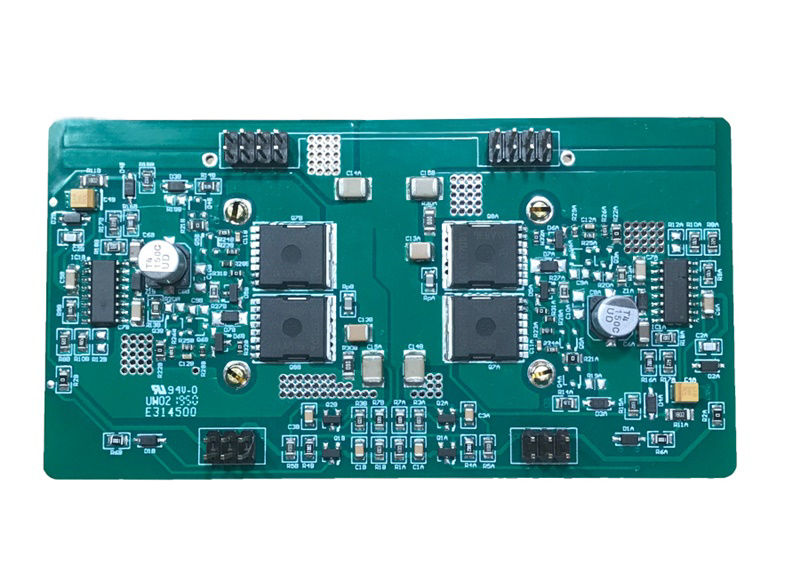

EVAL_AUDAMP24

Reference design/Evaluation board - Single-ended, 2-channel CoolGaN™ class D amplifier for premium audio applications
アプリケーションノート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_AUDAMP24
EVAL_AUDAMP24
アプリケーションノート

製品詳細

  • アプリケーション
    Audio
  • トポロジー
    Buck
  • ファミリー
    CoolGaN™
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 出力電流 max
    6.25 A
  • 寸法
    56 mm, 192 mm, 149 mm
  • 対象アプリケーション
    Audio
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:
The EVAL_AUDAMP24 is a 2-channel, 225W/ch or 250 W/ch half-bridge class D audio power amplifier, demonstrating the use of CoolGaN™ gallium nitride transistor with the MERUS™ controller IC, protection circuits, and optimized PCB layout. It also provides scalability for power and channel count.

機能

  • Ref design
  • IRS20957 + CoolGaN™
  • 225Wx2, 1% THD+N, 4Ω at ±43V
  • 250Wx2, 1% THD+N, 8Ω at ±63V
  • E-mode GaN transistors
  • Overcurrent protection (OCP)
  • Overvoltage protection (OVP)
  • Undervoltage protection (UVP)
  • Overtemperature protection (OTP)
  • Self-oscillating HB topology
  • Optional clock synchronization

利点

  • Clean switching performance
  • Narrow deadtime for better THD
  • Compatible with the IRS20957
  • Outstanding audio quality
  • High reliability

用途
