1EDI20I12MF

1200 V, 4.4 A single-channel isolated gate driver with Miller clamp and short circuit clamping
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1EDI20I12MF
1EDI20I12MF
EA.
データシート

Product details

  • VBS UVLO (Off)
    11.1 V
  • VBS UVLO (On)
    12 V
  • VCC UVLO (Off)
    2.75 V
  • VCC UVLO (On)
    2.85 V
  • Isolation Type
    Galvanic isolation - Functional
  • Configuration
    High-side
  • Channels
    1
  • Turn Off Propagation Delay
    300 ns
  • Turn On Propagation Delay
    300 ns
  • Input Vcc
    3.1 V to 17 V
  • Output Current (Sink)
    4.1 A
  • Output Current (Source)
    4.4 A
  • Qualification
    Industrial
  • Voltage Class
    1200 V
推奨
OPN
1EDI20I12MFXUMA1
製品ステータス active and preferred

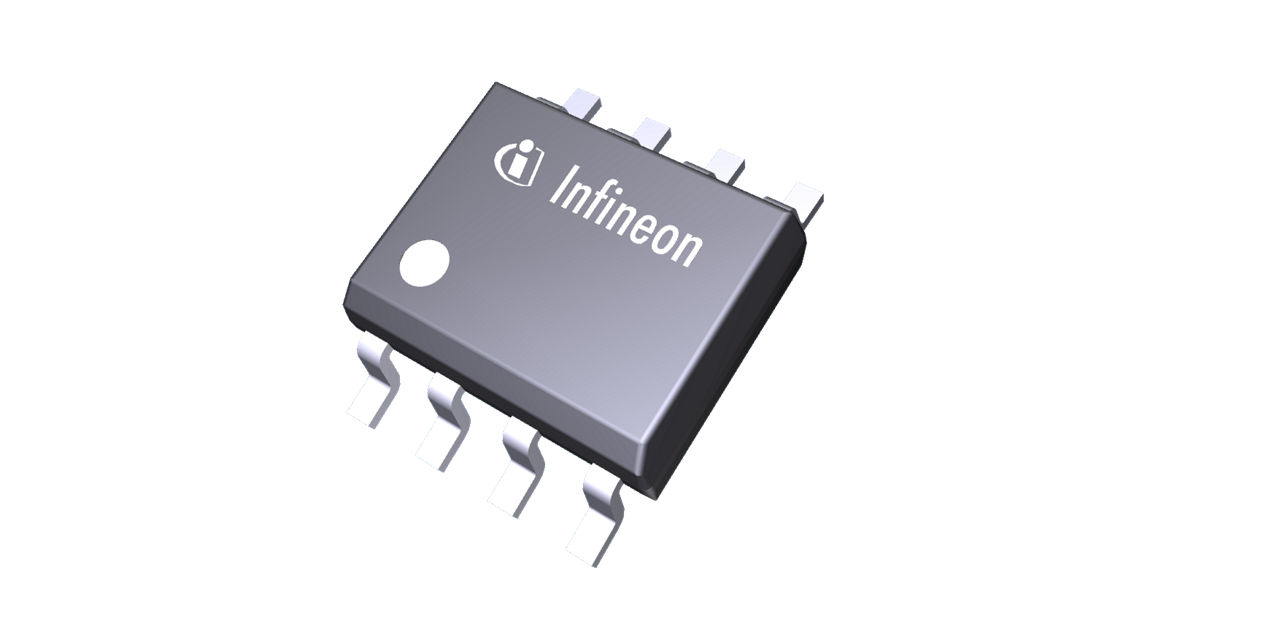

インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ Compact single-channel isolated gate driver with 4.1/4.4 A typical sinking and sourcing peak output current in DSO-8 narrow package with 4 mm creepage distance for IGBTs , MOSFETs and SiC MOSFETs .1EDI20I12MF belongs to the EiceDRIVER™ 1ED Compact 150mil family (1ED-MF family). 1EDI20I12MF offers active Miller clamp, 240 ns input filter, accurate and stable timing.

機能

  • Compact single channel isolated
  • For 600 V, 650 V, 1200 V switches
  • Galvanically isolated
  • 4.4 A typ. sinking & source current
  • 20 V max. output supply voltage
  • Active Miller clamp
  • High CMTI >100 kV/μs
  • Short-circuit clamping
  • Active shutdown
  • DSO-8 150 mil narrow-body package

利点

  • Active Miller clamp to prevent parasitic turn on, ideal for driving CoolSiC™ SiC MOSFET and TRENCHSTOP™ IGBT7
  • Integrated filters reduce the need of external filters
  • Wide input voltage operating range
  • Suitable for operation at high ambient temperature and in fast switching applications
  • No need to adapt signal voltage levels between μController and driver
  • Active shutdown to ensure a safe IGBT off-state in case the output chip is not connected to the power
  • Short-circuit clamping to limit the gate voltage during short circuit
