KIT_XMC71_EVK_LITE_V1

ユーザーマニュアル
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

KIT_XMC71_EVK_LITE_V1
KIT_XMC71_EVK_LITE_V1
EA.
ユーザーマニュアル

製品詳細

  • Bluetooth規格
    N/A
  • CAPSENSE™
    No
  • GPIO/シールドの互換性
    Arduino Uno, mikroBUS, Shield2Go
  • WiFi規格
    N/A
  • コア
    ARM Cortex-M7,ARM Cortex-M0+
  • センサー
    None
  • ソフトウェア サポート
    ModusToolbox
  • ファミリー
    XMC7100 Industrial Microcontroller
  • プログラマー/デバッガ
    Onboard KitProg
  • ボードタイプ
    Evaluation Kit
  • 入力タイプ
    DC
  • 外部メモリ
    512-Mbit Quad SPI NOR Flash
  • 対象アプリケーション
    Industrial
  • 特長
    Ethernet PHY, RJ45 jack
  • 認定
    Industrial
  • 電源電圧
    3.3 V to 5 V
推奨
OPN
KITXMC71EVKLITEV1TOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The XMC7100 Evaluation Board (KIT_XMC71_EVK_LITE_V1) enables you to evaluate and develop your applications using the XMC7100D microcontroller. The XMC7100D is designed for industrial applications and is a true programmable embedded system-on-chip, integrating up to two 250-MHz Arm® Cortex®-M7 as the primary application processors, 100-MHz Arm® Cortex®-M0+ that supports the following:
  • Low-power operations
  • Programmable analog and digital peripherals that allow faster time-to-market

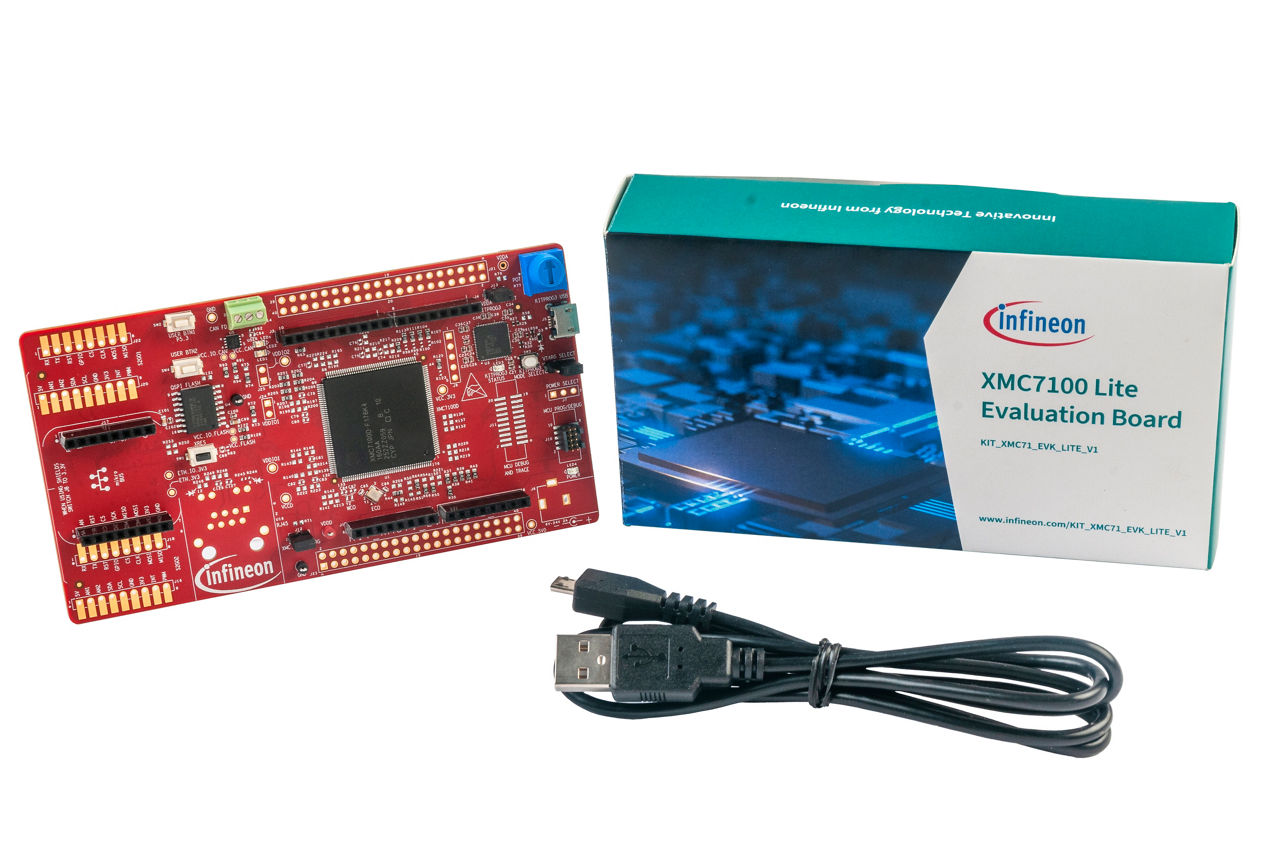

ModusToolbox™ software supports application development using the XMC7100 evaluation kit by providing board support package (BSP) and validated code examples to help you get started. To download the latest version of the software, please visit the ModusToolbox™ webpage. Kit contents
  • XMC7100 Evaluation Board
  • USB Type-A to Micro-B cable
  • Quick start guide (printed on kit package)

機能

  • Evaluation board for XMC7100D-F176K4160AA in TEQFP package with 176 pins dual 250-MHz Arm® Cortex®-M7 and 100MHz Cortex®-M0+ CPUs
  • CAN FD transceiver, a micro-B connector for USB device interface, provision for Gb Ethernet PHY transceiver with RJ45 connector interface
  • A potentiometer that can be used to simulate analog sensor output
  • A mode button and a mode LED for KitProg3
  • Two user LEDs, two user buttons, and a reset button for the XMC7100D
  • KitProg3 on-board programmer/debugger, USB-UART and USB-I2C bridge functionality through USB connector.
  • Headers compatible with Arduino for interfacing Arduino shields
  • Two S2GO headers and a mikroBus header for interfacing sensors
  • Fully compatible with the latest version of ModusToolboxTM
  • A 512-Mbit QSPI NOR flash
  • The board supports operating voltages from 3.3 V to 5.0 V for XMC7100D

利点

  • Out-of-the-box experience with on-board-programmer/debugger and the provided USB Type-A to Micro-B cable
  • Full integration with ModusToolbox™ IDE through Board Support Package (BSP), supporting an extensive list of code examples
  • Easy access and evaluation of all peripherals using code examples available in GitHub
  • Arduino ecosystem access

用途
