3D ToF イメージセンサー

REAL3™ Time-of-Flight (ToF) イメージセンサーで世界を3D でセンシング

nobutton

概要

3D タイムオブフライト (ToF) イメージセンサー

REAL3™は、高度に集積されたタイムオブフライト (ToF) センサーで構成されるインフィニオンの3Dイメージャーファミリーです。これらのシングルチップイメージャは、太陽光に強く、拡張性が高く、幅広く民生用、車載用、および産業用アプリケーションへの統合に対応しています。

インフィニオンのREAL3™ToF（Time of Flight）イメージセンサーは、電子デバイスが目の前のリアルな3Dマップを取得できるようにします。周囲環境、物体および人々が、リアルタイムにデジタルスペースへと変換されます。 アルゴリズムはそのデータを使用して、距離とサイズを測定し、モーション追跡および物体形状の3Dモデルへの変換を実施します。 インフィニオンの製品は、最も小型の3D ToFカメラモジュールに集積化されるように設計されており、短距離とより長距離における深度を、最小限の消費電力で正確に計測します。

民生および産業用ToF アプリケーションをご覧ください
車載用ToF アプリケーションをご覧ください
3D ToF REAL3™イメージセンサーはどのように機能しますか?

REAL3™ ToF イメージセンサーは、間接ToF (i-ToF) として知られるToF 原理に従って動作します。 ToF カメラモジュールの主要部品は、ToFイメージセンサー、 赤外線光源（850または940nm波長）、ドライバ回路、そしてイメージセンサーの上に取付けられた光学レンズです。周囲環境の高品質な深度マップをリアルタイムに取得することができます。

ToF（Time of Flight）技術は、単一の変調した赤外線光源を物体、ユーザーまたは対象シーンに投射します。 反射した光をToF イメージセンサーが捕捉し、ピクセル毎に振幅と位相差が計測されます。 その結果、非常に信頼性の高い距離画像と、全体のシーンをグレースケールで示す画像が得られます。

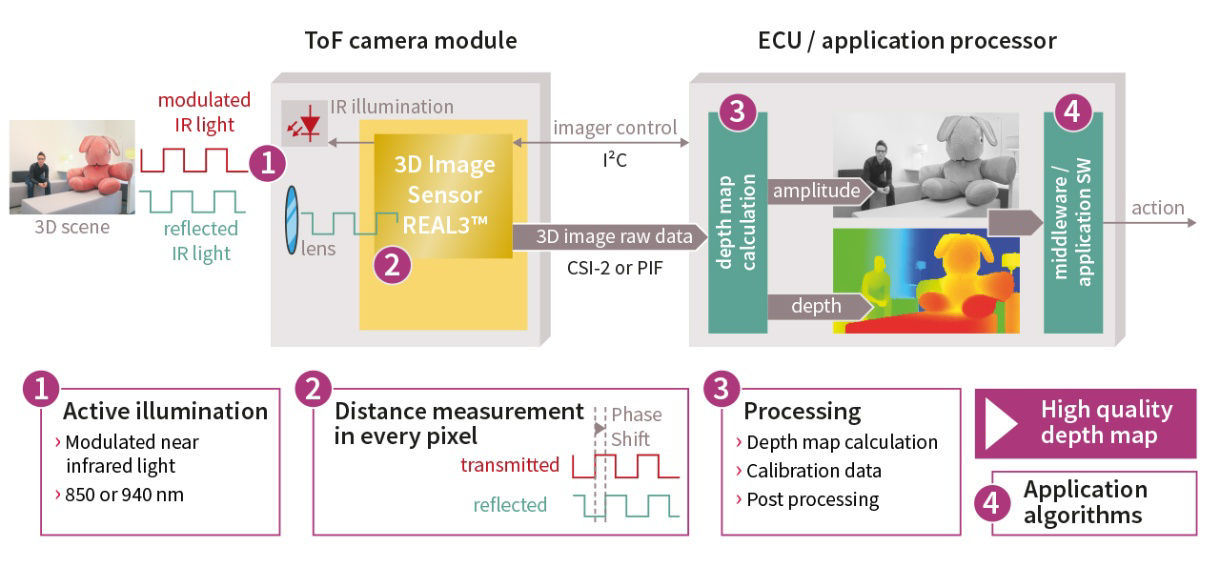

3D ToF動作原理インフォグラフィック
アプリケーションに対するREAL3™ ToFの利点
  • アプリケーションの付加価値をつけるREAL3™ ToF イメージセンサー: 高性能3D イメージセンサーのポートフォリオにより、性能、 パワー、サイズ、およびコストターゲットを満たす最適化された設計を実現します。
  • 深度アルゴリズムから量産までを含む包括的な提供: 高度な深度およびAI アルゴリズム、深度データアーティファクトの検出と修正、深度ソフトウェアのサポートと最も先進的で高速、そして、実績のある校正および試験セットアップ。
  • あらゆる環境条件下においても、また厳しい周囲光条件下でも、堅牢な性能を発揮します。
  • さらに小型化された設計: 最小限の設計工数で小型、且つ、堅牢なカメラモジュールを実現可能なシングルチップソリューション。
  • 最適化されたBOM: 高集積3D ToF イメージセンサー (レーザーセーフティ、 電源) と低コストの垂直共振器面発光レーザー (VCSEL) ドライバがカメラモジュールのBOM (部品表)を最適化し、エンドアプリケーションに独自の機能を提供します。
  • 短期間での市場投入: インフィニオンとpmdtechnologiesの相互補完的で完全に統合された製品は、設計および生産エコシステム全体に及びます。
市場とアプリケーション

3D タイムオブフライト (ToF) イメージセンサー

REAL3™は、高度に集積されたタイムオブフライト (ToF) センサーで構成されるインフィニオンの3Dイメージャーファミリーです。これらのシングルチップイメージャは、太陽光に強く、拡張性が高く、幅広く民生用、車載用、および産業用アプリケーションへの統合に対応しています。

インフィニオンのREAL3™ToF（Time of Flight）イメージセンサーは、電子デバイスが目の前のリアルな3Dマップを取得できるようにします。周囲環境、物体および人々が、リアルタイムにデジタルスペースへと変換されます。 アルゴリズムはそのデータを使用して、距離とサイズを測定し、モーション追跡および物体形状の3Dモデルへの変換を実施します。 インフィニオンの製品は、最も小型の3D ToFカメラモジュールに集積化されるように設計されており、短距離とより長距離における深度を、最小限の消費電力で正確に計測します。

民生および産業用ToF アプリケーションをご覧ください
車載用ToF アプリケーションをご覧ください

3D ToF REAL3™イメージセンサーはどのように機能しますか?

REAL3™ ToF イメージセンサーは、間接ToF (i-ToF) として知られるToF 原理に従って動作します。 ToF カメラモジュールの主要部品は、ToFイメージセンサー、 赤外線光源（850または940nm波長）、ドライバ回路、そしてイメージセンサーの上に取付けられた光学レンズです。周囲環境の高品質な深度マップをリアルタイムに取得することができます。

ToF（Time of Flight）技術は、単一の変調した赤外線光源を物体、ユーザーまたは対象シーンに投射します。 反射した光をToF イメージセンサーが捕捉し、ピクセル毎に振幅と位相差が計測されます。 その結果、非常に信頼性の高い距離画像と、全体のシーンをグレースケールで示す画像が得られます。

3D ToF動作原理インフォグラフィック

アプリケーションに対するREAL3™ ToFの利点
  • アプリケーションの付加価値をつけるREAL3™ ToF イメージセンサー: 高性能3D イメージセンサーのポートフォリオにより、性能、 パワー、サイズ、およびコストターゲットを満たす最適化された設計を実現します。
  • 深度アルゴリズムから量産までを含む包括的な提供: 高度な深度およびAI アルゴリズム、深度データアーティファクトの検出と修正、深度ソフトウェアのサポートと最も先進的で高速、そして、実績のある校正および試験セットアップ。
  • あらゆる環境条件下においても、また厳しい周囲光条件下でも、堅牢な性能を発揮します。
  • さらに小型化された設計: 最小限の設計工数で小型、且つ、堅牢なカメラモジュールを実現可能なシングルチップソリューション。
  • 最適化されたBOM: 高集積3D ToF イメージセンサー (レーザーセーフティ、 電源) と低コストの垂直共振器面発光レーザー (VCSEL) ドライバがカメラモジュールのBOM (部品表)を最適化し、エンドアプリケーションに独自の機能を提供します。
  • 短期間での市場投入: インフィニオンとpmdtechnologiesの相互補完的で完全に統合された製品は、設計および生産エコシステム全体に及びます。
市場とアプリケーション
