BGT60TR13C

XENSIV™ 60GHz radar sensor for advanced sensing
データシート
パッケージ
ボード
ソフトウェア
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BGT60TR13C
BGT60TR13C
EA.
データシート

Product details

  • FoV (HPBW)
    90
  • Number of Rx Antennas
    3
  • Number of Tx Antennas
    1
  • Angle of Arrival
    yes
  • Antenna
    Antennas in package
  • Gain
    5 dBi
  • Family
    XENSIV™ 60GHz Radar Sensors
  • Motion
    Yes
  • Frequency
    58 GHz to 63.5 GHz
  • Target Application
    Smartwatch, Smart speaker, Notebook, Smart Home, Sleeping monitoring, Material detection, Major Home Appliance, Health Care, Elderly monitoring, People counting, Heart monitoring, Smartphone gesture, People tracking, Presence detection
  • Max Detection Range
    15 m
  • Min Detection Range
    0.2 m
  • Current Consumption
    200 mA
  • Temperature Range
    -20 to +70°C
  • Range
    yes
  • Qualification
    Industrial (JEDEC20/22)
  • Speed [m/s]
    Yes
  • Supply Voltage
    1.8 V
推奨
OPN
BGT60TR13CE6327XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VF2BGA-40
パッケージ名 N/A
包装サイズ 4500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-VF2BGA-40
パッケージ名 -
包装サイズ 4500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The BGT60TR13C is a 60 GHz radar sensor with Antennas in Package (AIP) in an L-shaped array. Its built-in Finite-State Machine (FSM) manages FMCW frequency sweeps, data acquisition, and sample storage into the internal FIFO memory, while optimized power modes and DC duty cycling minimize power consumption. The sensor is configured and controlled via a standard SPI interface, allowing for easy integration into various applications.

機能

  • Finite-State-Machine (FSM)
  • Ramp up speed of 400MHz/µs
  • High Signal-To-Noise Ratio (SNR)
  • High Bandwidth >5GHz
  • High sensitivity
  • Package: 6.5 x 5.0 x 0.9 mm³
  • <5mW (duty cycling according to released FCC waiver)

図

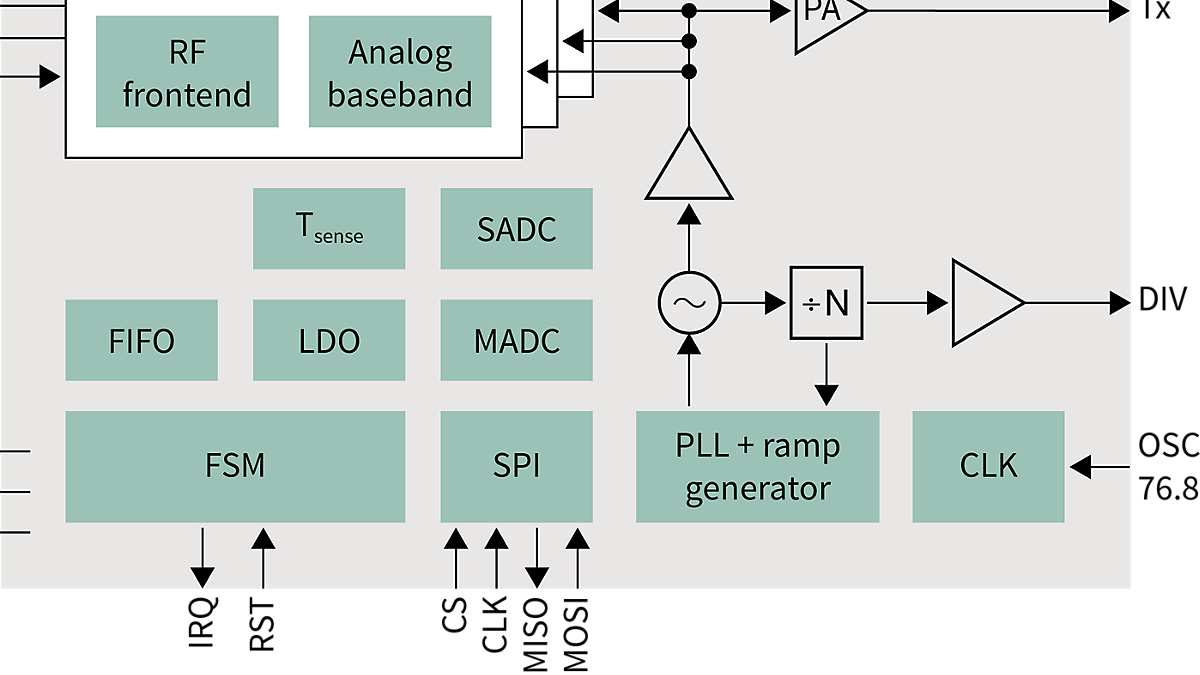

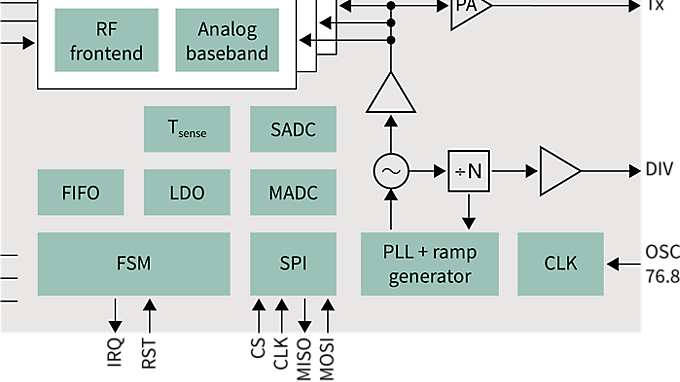

BGT60TR13C_Block-diagram
BGT60TR13C_Block-diagram
BGT60TR13C_Block-diagram BGT60TR13C_Block-diagram BGT60TR13C_Block-diagram
×
